DT系列清掃器
一、主要用途及適用范圍：
     DT系列清掃器是用來清除膠帶表面粘著物的一種保護裝置，是保證膠帶輸送機正常工作的重要部分，它可以有效的防止膠帶粘著物而引起的跑偏，造成嚴重后果。
二、結構特點及工作原理：

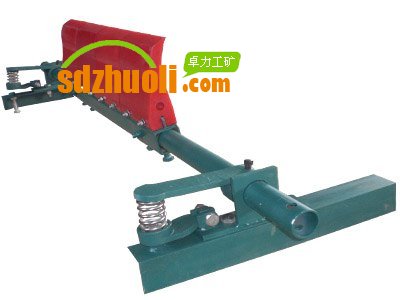

聚氨脂清掃器：
     聚氨脂清掃器特點是耐磨損、防腐蝕、不損傷膠帶，延長膠帶使用壽命，對膠帶表面清除干凈，采用彈簧結構有效保證聚氨脂塊與膠帶緊密接觸，清掃效果好的特點。
     本系列清掃器有H型、P型和N型的型號。其結構主要由聚氨脂刀塊、小支架、彈簧、橫梁等構件組成。刀塊在彈簧預緊力的作用下緊貼在膠帶表面，能夠及時有效清除膠帶表面粘著物，同時起到托起膠帶，使得膠帶運行平穩可靠。用戶可以根據情況選擇不同型號清掃器。
 合金清掃器：
      合金清掃器特點是耐磨損、防腐蝕、設計結構合理、在安裝調試及維護上方便。由于采用橡膠彈性墊，有效保證合金清掃板與膠帶緊密接觸，能夠及時有效清除膠帶表面粘著物，清掃效果好的特點。
       本系列清掃器包括H型、P型、N型、K型四種型號。主要有合金清掃板、橡膠彈性墊、小支架、橫梁等結構組成。合金清掃板緊貼膠帶，作為主要工作部件，它通過小支架與橡膠彈性墊相連接，橡膠彈性墊起到吸振和補償清掃板磨損作用，固定在橫梁上。
三、規格尺寸：
    合金清掃器裝置，按膠帶寬度尺寸不同而各型號結構主要尺寸相應是變化的，H型清掃器的尺寸隨著膠帶寬度和滾筒直徑的變化而不同。對于P型、N型和K型清掃器各部分尺寸僅與膠帶寬度有關。用戶在選用中請參考下列表格。

H型清掃器
帶寬B	滾筒D	總長A	刀長C	中心寬E	中心高F
500	500	1400	610	108	402
650	500	600	815	108	402
	630			164	434
800	500	1800	1020	108	402
	630			164	434
	800			323	490
	1000			418	515
	1250			540	548
	1400			612	566
	1600			709	592



H型清掃器
帶寬B	滾筒D	總長A	刀長C	中心寬E	中心高F
1000	630	2000	1225	164	434
	800			323	490
	1000			418	515
	1250			540	548
	1400			612	566
	1600			709	592
1200	630	2200	1225	164	434
	800			323	490
	1000			418	515
	1250			540	548
	1400			612	566
	1600			709	592
1400	800	2400	1430	323	490
	1000			418	515
	1250			540	548
	1400			612	566
	1600			709	592
1600	800	2600	1635	323	490
	1000			418	515
	1250			540	548
	1400			612	566
	1600			709	592
1800	1000	2800	1840	418	515
	1250			540	548
	1400			612	566
	1600			709	592

四、安裝調試與使用方法：
H型、P型和N型清掃器應組合使用效果好。
1. 安裝前首先要檢查膠帶工作面局部是否有破損（破損面不超過100mm²   ）金屬物加固及鐵扣接頭都不能安裝此清掃器，例如：鐵釘、鐵扣、接頭等。
2. 安裝前要把驅動滾筒表面的貼著物除掉，使清掃板能達到平穩狀態。
3. 安裝位置選擇在驅動滾筒和改向筒中間，膠帶跳動量最小，最平穩的位置最佳
4. 把調整架焊接在主機橫梁上，要保證清掃器上下有調整余地。
5. 把清掃器裝入調整架上，讓刀塊輕微接觸膠帶面后，然后轉動清掃器橫梁使刀塊與膠帶的夾角保持在70^°左右，最后把螺栓擰緊。
6. 清掃器與膠帶的接觸力要均勻適當，否則都會影響清掃效果。
五、維護與保養
1.清掃下來的附著物應急時清除掉，時間長將影響膠帶機和清掃器工作效果。
2.要經常檢查調整和更換易損零部件，保證膠帶機正常運行。
